Sprolink SG-4K Testbildgenerator

Jetzt vorbestellen: Dieser Artikel ist im Zulauf und kann bereits bestellt werden. Die Auslieferung erfolgt direkt nach Wareneingang – den voraussichtlichen Liefertermin bestätigen wir Ihnen nach Bestelleingang.

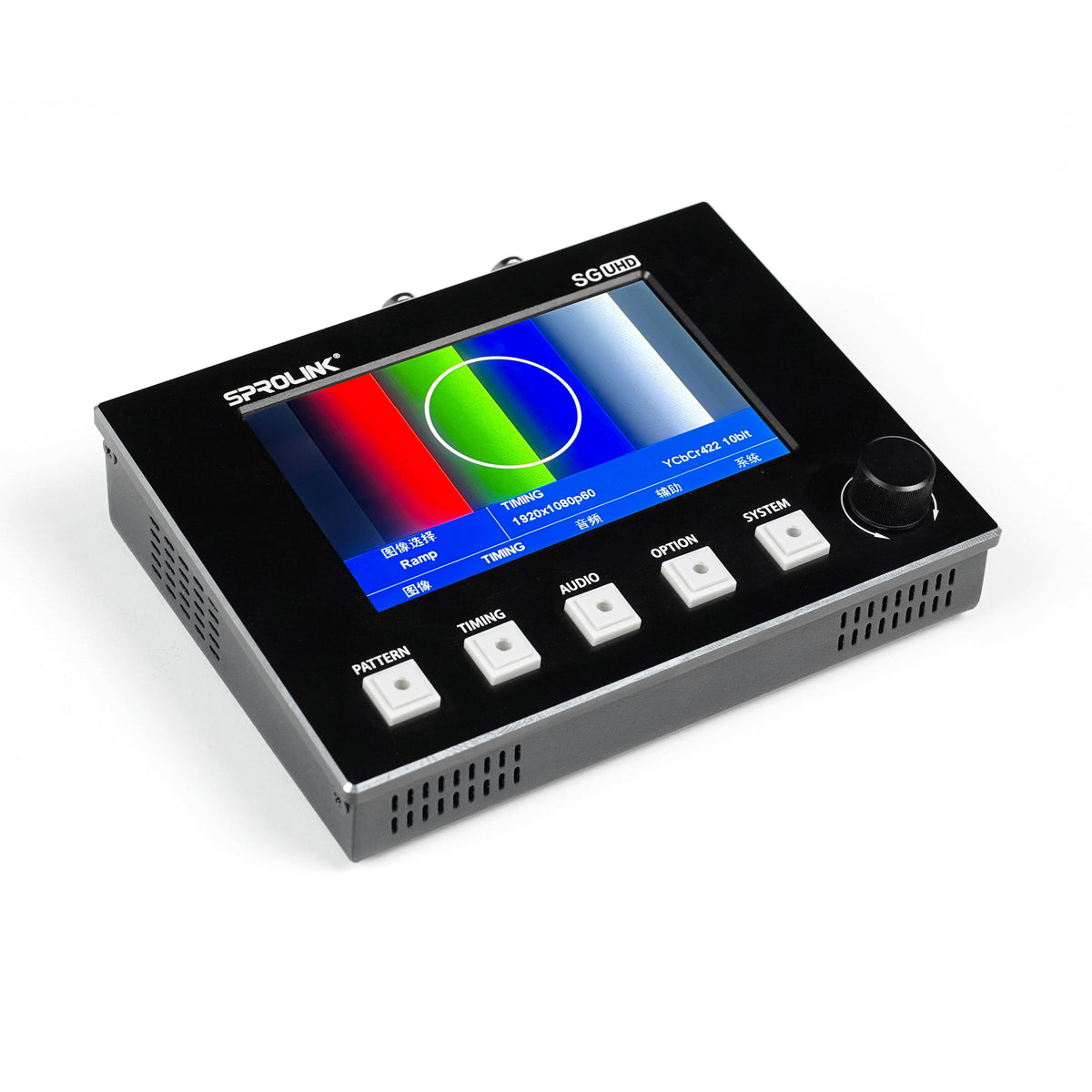

Der Sprolink SG-4K (auch als SG-UHD bezeichnet) ist ein kompakter, FPGA-basierter Testbildgenerator für Broadcast, ProAV und Displaytechnik. Er liefert Testsignale bis 4K UHD und DCI-4K über HDMI 2.0, zwei 3G-SDI-Ausgänge und einen SFP-Glasfaserport.

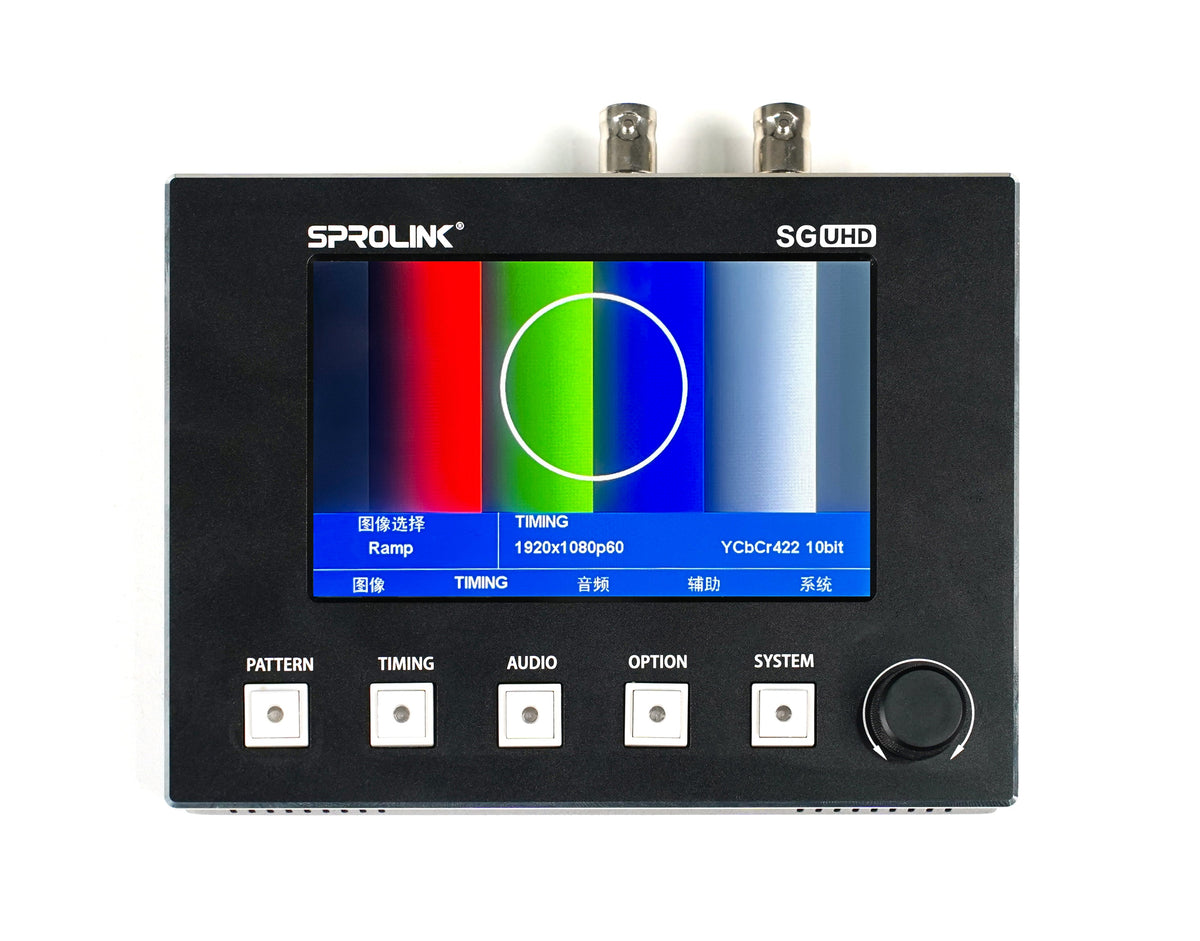

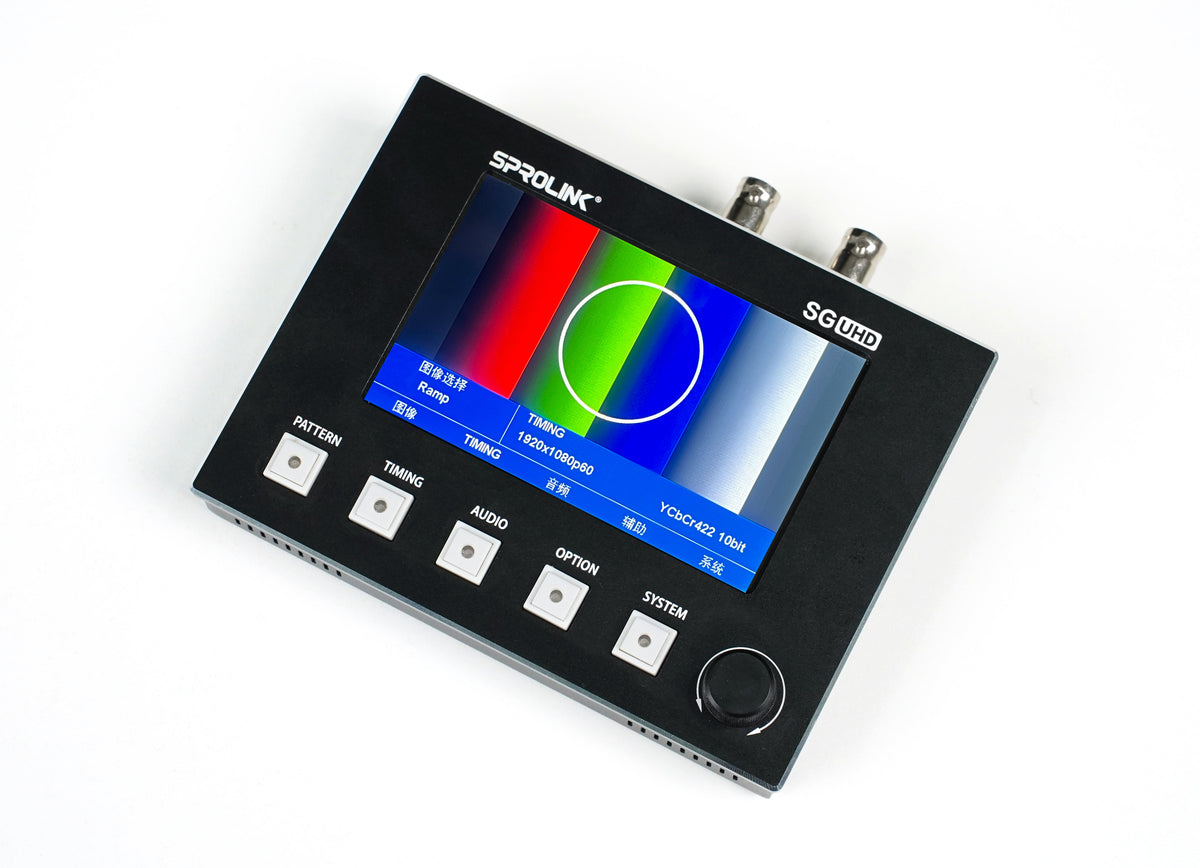

Über das 4,3"-Display werden Muster, Timings und Audio direkt am Gerät gewählt. SMPTE-Farbbalken, Linearitäts-, Gitter-, Rampen- und Übersprech-Testbilder, eigene importierte Testbilder, bis zu 16 eingebettete Audiokanäle und Timecode machen den SG-4K zum vielseitigen Werkzeug für Installation, Abnahme und Fehlersuche.

Highlights

• 4,3"-Display für klare, intuitive Bedienung
• Ausgänge: HDMI 2.0, 2x 3G-SDI, 1x SFP
• Integrierte SMPTE-Farbbalken und professionelle Testmuster
• Linearitätstests
• Import eigener Testbilder
• Bis zu 16 eingebettete Audiokanäle (SDI), 8 Kanäle (HDMI)
• Timecode LTC / VITC, Bild-Overlays und Bildverschiebung
• Stromversorgung per DC 12 V oder USB-C 5 V
• Robustes Metallgehäuse mit guter Wärmeableitung
• FPGA-Architektur für stabilen Dauerbetrieb

Anschlüsse

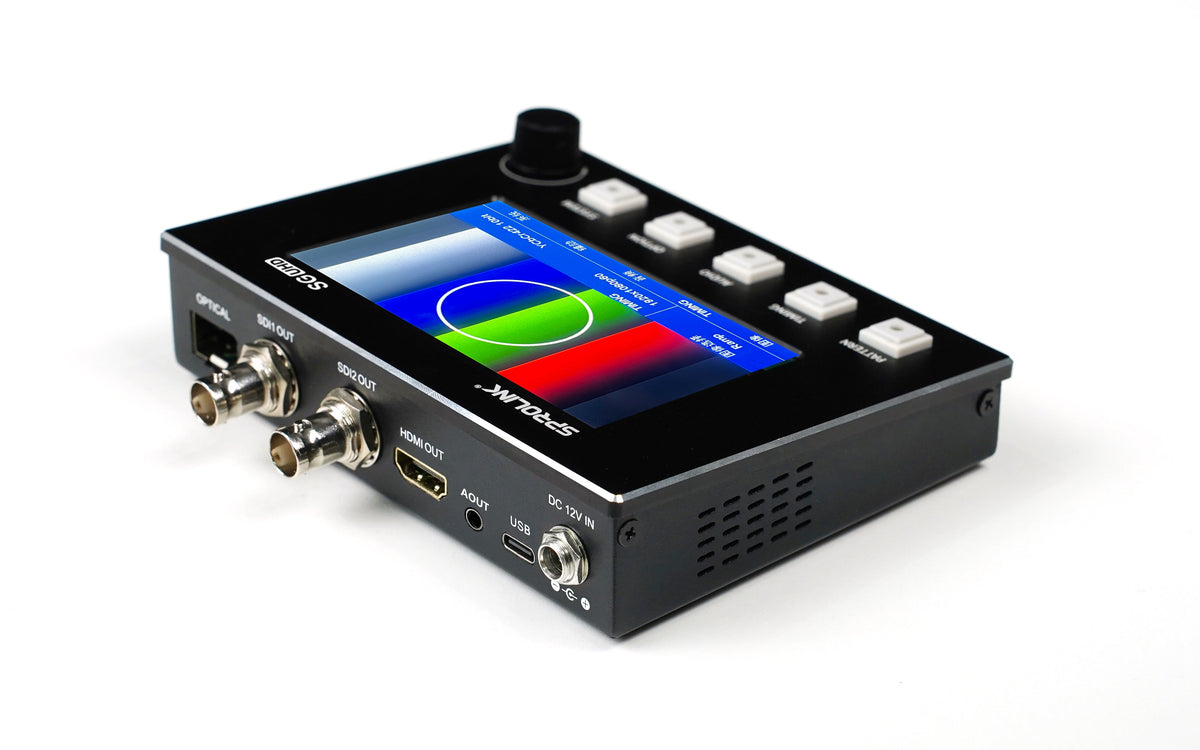

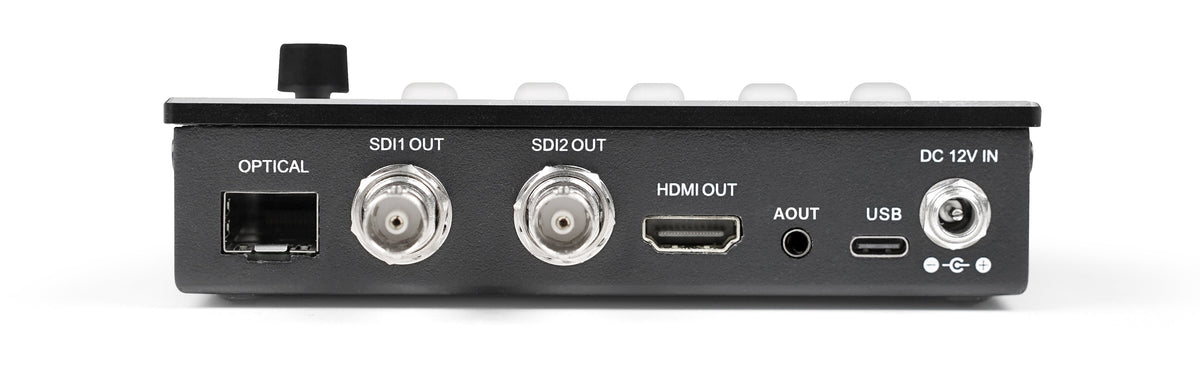

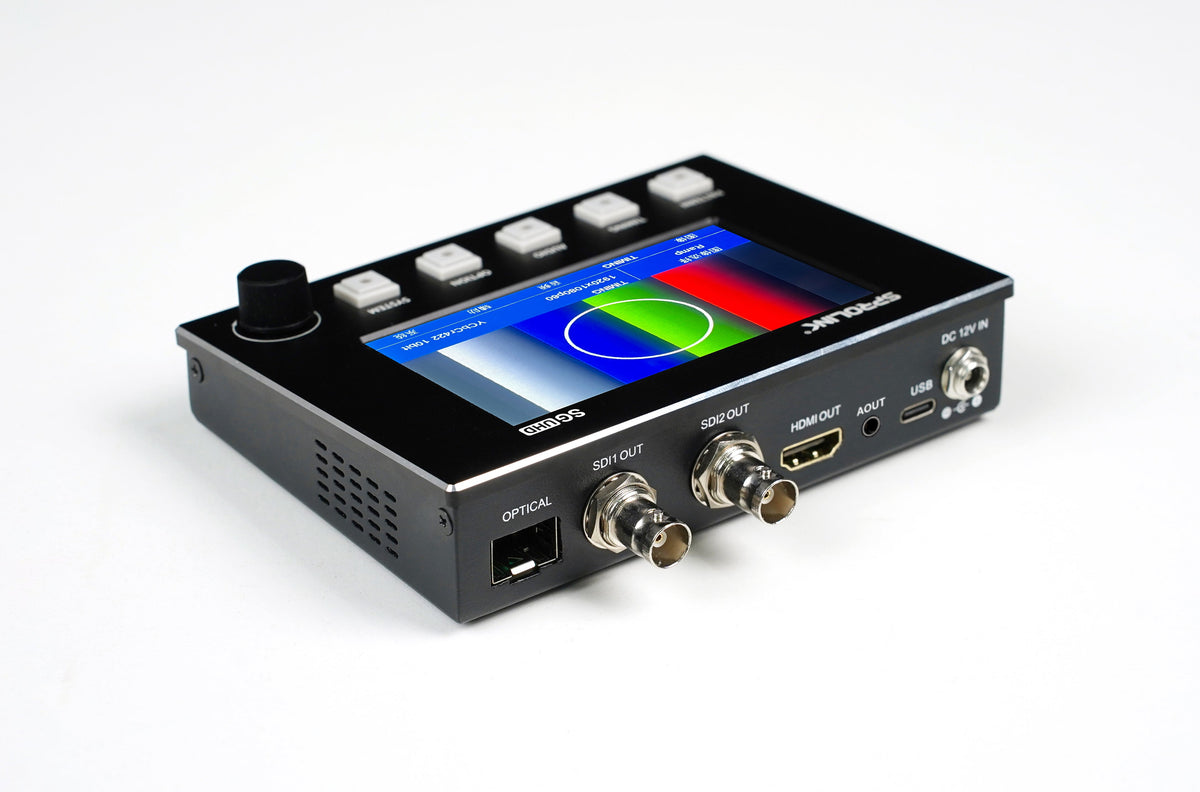

• Video-Ausgänge: 1x HDMI 2.0 (Typ A), 2x 3G-SDI, 1x SFP
• USB-C: Stromversorgung und Software-Steuerung
• Stromversorgung: DC 12 V oder USB-C 5 V

Technische Daten

• HDMI VESA: 1024x768 bis 3840x2160, 60/75/120/144/165/240 Hz; RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
• HDMI CEA-861: 480p bis 2160p sowie 4096x2160; 24/30/50/60 Hz, 120 Hz eingeschränkt
• SDI: SD-SDI, HD-SDI, 3G-SDI Level A / Level B-DL / Level B-DS; bis 12 Bit
• Testmuster: Farbbalken 100 %/75 %, SMPTE EG1-1990, SMPTE RP219, Color Field, EQ/PLL-Test, Rampe, Fenster, eigene Werte, Bild
• Audio: 0 bis -60 dB, 20–20.000 Hz, Phasenanpassung
• Abmessungen: 135,2 x 117,2 x 35,6 mm
• Gewicht: ca. 310 g
• Betriebstemperatur: 0–50 °C

Ideal für

Systemintegratoren, Broadcast-Techniker, Rental- und Eventtechnik, LED-Wand- und Display-Installationen sowie Abnahme und Service.

Hersteller: Sprolink | Serie: Signal Generator | Modell: SG-4K (SG-UHD) | Herstellernummer: G180-GEN-SG-4K
